DESCRIPTIF

Biofeedback EMG et électrostimulation périnéale

Avec la technique de biofeedback EMG, l'appareil évalue le niveau de tonicité des muscles du périnée lors des contractions volontaires de la patiente ou du patient, grâce à une sonde (avec 2 fiches bananes 2 mm) ou à des électrodes. Visualiser l'intensité de l'effort sur un graphique sur l'écran de l'appareil favorise une meilleure prise de conscience des muscles périnéaux.

La technique de l'électrostimulation est un mode passif de rééducation périnéale. Les petites stimulations électriques, non douloureuses, envoyées par l'appareil au travers des électrodes la sonde (ou des électrodes adhésives) font travailler les muscles et les renforcent rapidement.

Ces deux techniques, biofeedback EMG et électrostimulation, sont complémentaires pour une bonne rééducation périnéale.

EvoStim E propose une troisième alternative appelée "stimulation déclenchée", "stimulation évoquée" ou "ré-apprentissage musculaire et cognitif". Ce programme, nommé EVO, est un mélange de biofeedback et d'électrostimulation : lorsqu'un certain niveau de contraction EMG est atteint, la stimulation prend le relais pour aider le patient à maintenir le travail musculaire en cours.

L'appareil est founi avec 4 électrodes adhésives de 50 x 50 mm et une sonde vaginale Perisphera 0. Il est également possible d'y connecter toutes les autres sondes périnéales (vaginale ou anale) munies d'une connexion 2 fiches bananes 2 mm.

Le mode "électrostimulation" propose 4 programmes :

• incontinence d'urgence
• incontinence d'effort
• incontinence mixte
• douleurs périnéales

Le mode "biofeedback"

Le biofeedback par EMG permet de récupérer un signal visuel en réponse à l'activité musculaire (contractions et relâchements volontaires). L'EMG fonctionne par voie périnéale (avec sonde vaginale ou anale) ou par voie transcutanée (avec des électrodes adhésives placées sur le corps).

Le signal EMG étant très sensible, il est indispensable de placer une électrode transcutanée de référence (3e électrode branchée sur une autre voie) afin d'éliminer des potentielles interférences électriques.

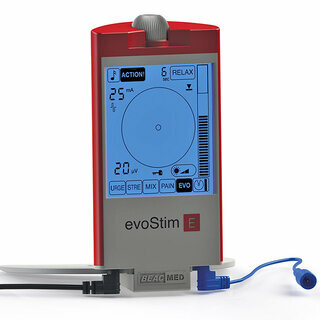

Le visualisation sur écran se fait par des cercles concentriques proportionnels à la pression exercée sur la sonde par les muscles périnéaux lors d'une contraction volontaire.

Grâce à la fonction d'auto-étalonnage, l'utilisation du biofeedback avec l'unité EvoStim®E est simple et personnalisée.

Quelle différence entre EvoStim E et EvoStim P ?

Les deux appareils disposent des modes "électrostimulation" et "électrostimulation déclenchée" (ou évoquée). En revanche, la procédure de recueil du signal du biofeedback est différente. EvoStim E propose un biofeedback électromyographique (EMG) avec une sonde à électrodes (2 fiches bananes 2 mm) ou des électrodes cutanées alors que l' EvoStim P génère un biofeedback par pression ou biofeedback manométrique avec une sonde à air.

Le manuel d'utilisation EVOSTIM E téléchargeable ici

CARACTERISTIQUES

Appareil équipé d'1 voie biofeedback EMG (électromyographie) et d'1 voie électrostimulation. Le coffret contient :

• 1 unité patient EvoStim E

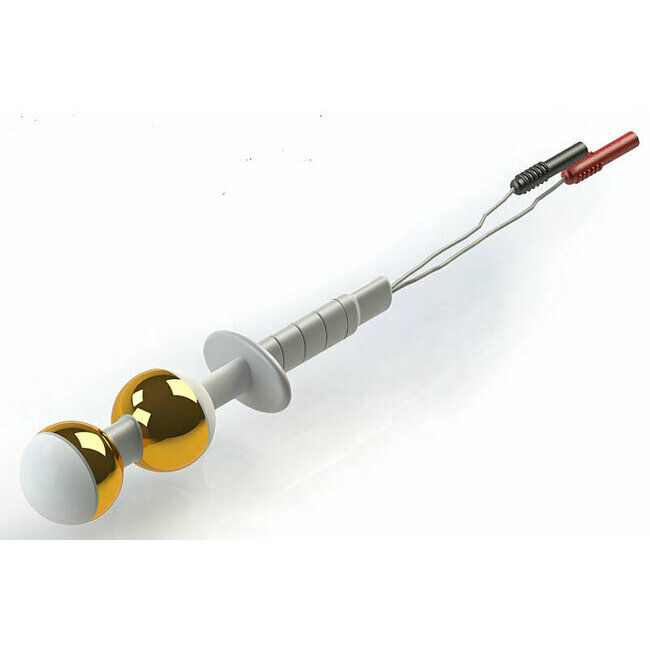

• 1 sonde vaginale Perisphera O

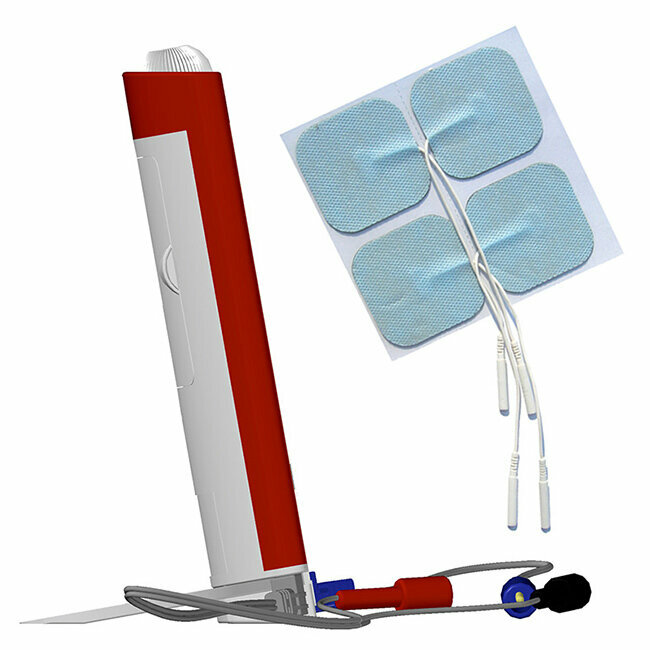

• 4 électrodes adhésives 50 x 50 mm
• 1 cordon de connexion pour la sonde ou les électrodes
• 1 cordon monopolaire de connexion pour l'électrode de référence EMG
• 3 piles alcalines 1,5 V AAA (LR03)
• 1 clé pour l'ouverture de la trappe des piles
• 1 support pour poser l'instrument à la verticale
• 1 mode d’emploi

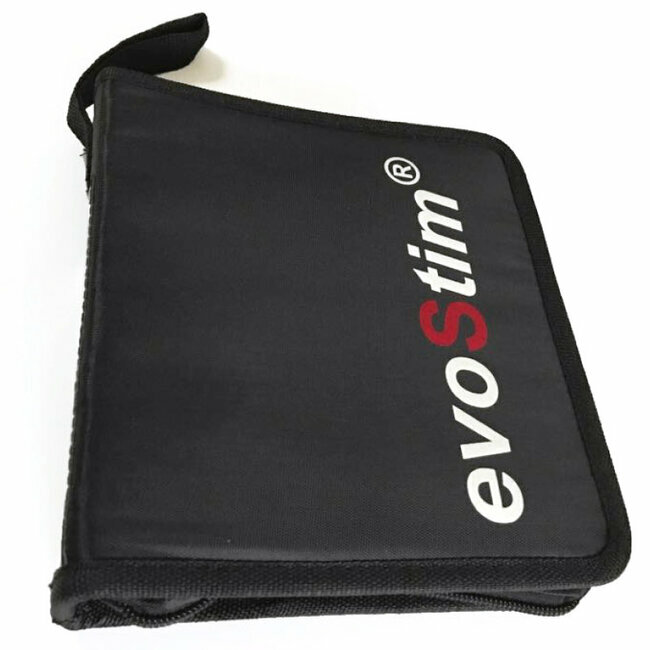

• 1 pochette de rangement à compartiments

Garantie de 2 ans de l'appareil (hors câbles et sondes).

Informations techniques :

• Alimentation : interne 4,5 V avec 3 piles alcalines 1,5V AAA (LR03) (autonomie de 20 heures environ)
• Classe protection électrique – Alimentation interne selon CEI 62-5 (CEI 60601-1 3e édition)
• Courant de sortie : impulsions biphasiques symétriques ou biphasiques alternées, max. 99 mApp avec charge normalisée de 1000 ohm (impulsion 250 µs)
• Énergie par paire d'impulsions : 2,5 mJ max
• Composant DC à la sortie : max. 4 mVrms
• Connexions à la partie appliquée : 1 cordon bipolaire avec embouts (rouge/noir) à prise 2 mm protégée + 1 cordon unipolaire (bleu) pour électrode de référence pour l'élimination des interférences pendant le relevé EMG.
• Pleine échelle biofeedback EMG : de 2 à 199 µV en 20 plages
• Paramètres thérapeutiques réglables :
  • Intensité : de 0 à 99 mA, par plages de 1 mA
  • fréquence : de 1 à 150 Hz. (±5%)
  • largeur de l'impulsion : de 50 à 400 µs. (± 5 %) par plages de 10 µs
  • type d'impulsion : biphasique symétrique ou biohasique alternée
  • temps de rampe du cycle de stimulation : 0,3-1 s réglage automatique
  • plateau du cycle de stimulation : de 1 à 60 s (± 1 s) par plages de 1 s
  • repos entre chaque cycle de stimulation : de 0 à 60 s (± 1 s) par plages de 1 s
  • fréquence pendant le repos : de 3 à 5 Hz avec réglage automatique
  • temps de la séance : sélection possible entre 5 et 90 minutes
  • sélection possible entre 5 - 90 mn (± 1 mn) ou stimulation continue (C)
• Contrôle du circuit de la sonde : annule l'intensité de stimulation si la connexion du circuit de sortie s'interrompt ou que le contact avec la peau est insuffisant.
• Dimensions :  73 x 147 x 25 mm
• Poids : 0,2 kg (y compris les piles)
• Environnement de travail et conservation : Travail + 5°C / + 40°C (15 % / 93 % H.R.) - Conservation -25°C / 70°C - (8 % à 93 % H.R.)
• Susceptibilité électromagnétique : conforme à la classe B selon CISPR 11
• Marquage CE : Dispositif médical de classe IIa selon la règle 9 Ann. IX 93/42/CE - Marquage CE0051, délivré par IMQ, selon l'Ann. II de la Directive 93/42/CEE.
• Ce dispostif médical est un produit de santé qui porte, au titre de cette réglementation, le marquage CE.
• Contrôle qualité production : Dans le système ISO9001 - ISO13485 certifié ; Enregistrement au Registre des Dispositifs Médicaux du Ministère de la santé : N. progressif attribué 1643437,  CND : Z12062701 + Z12062499
