DESCRIPTION

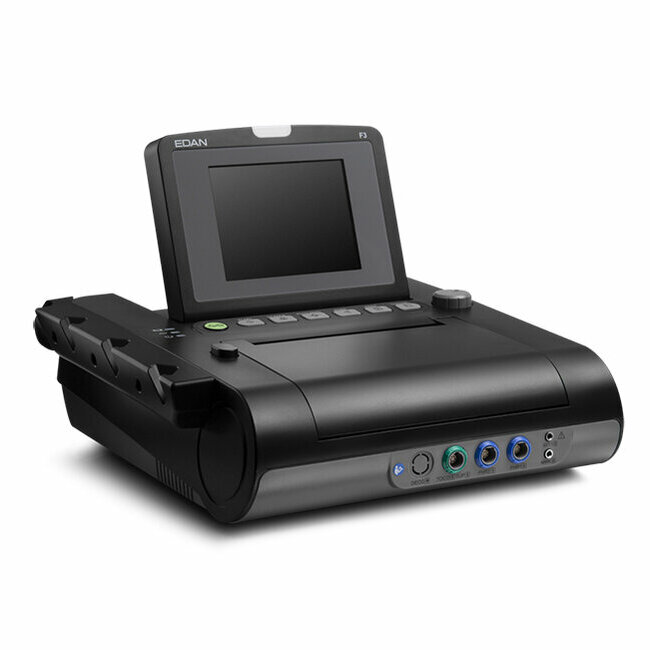

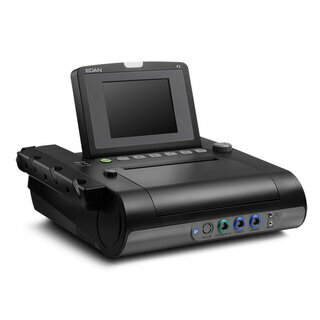

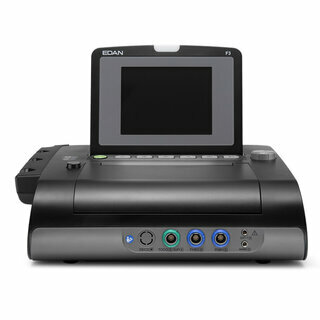

Monitoring fœtal F3

La meilleure détection fœtale du marché, un tracé clair et précis grâce à une technologie exclusive.

Ce moniteur fœtal est utilisé dans les maternités ainsi que par les sages-femmes libérales.

Le monitoring F3 permet de réaliser et d'enregistrer des séances à domicile et de transférer ces séances sur PC dès le retour au cabinet (par clé USB).

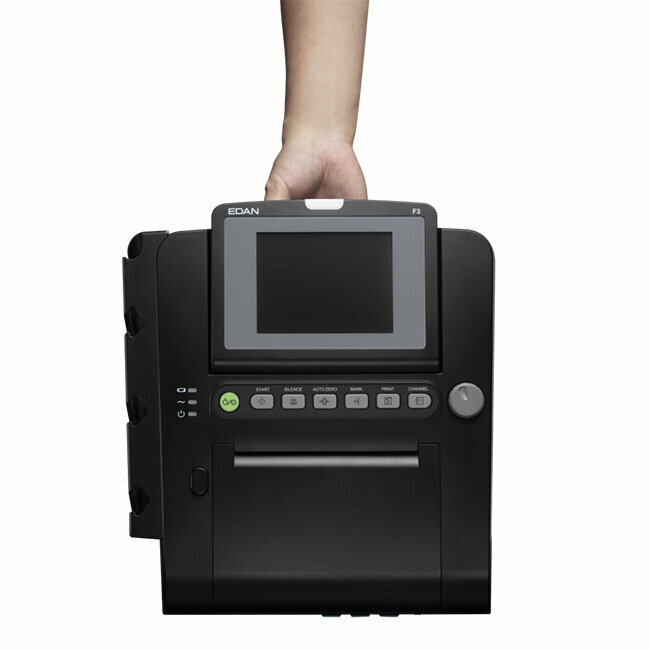

• Le moniteur F3 est robuste et léger (3 kg) pour faciliter le transport en consultation à domicile.

• Il est équipé de 2 voies Rythme Cardiaque Fœtal, d'une voie TOCO Externe et d'un port USB.

• Ses capteurs étanches IPX8 ont une très haute sensibilité (fréquence optimale de 1 MHz) pour une meilleure pénétration des ondes et une protection des tissus fœtaux.

• Détection automatique ou manuelle des mouvements fœtaux.

• Calcul de la VCT : utilisé pour la surveillance de retard de croissance intra-utérin (RCIU). Analyse du rythme cardiaque fœtal et calcul de la variabilité à court terme. Cette option, maintenant de série, est intégrée au monitoring F3 Dual.

• L'appareil est doté d'un logiciel intégré pour : le transfert des données en temps réel, l'enregistrement des événements, le fichier patients, l'historique des séances enregistrées, l'impression sur papier A4, l'envoi par email, l'exportation, etc.

• La batterie lithium-ion rechargeable est sans effet mémoire et permet ainsi l'utilisation du monitoring F3 pendant la charge. Le monitoring F3 fonctionne également sur secteur.

• Vitesse d'impression rapide (1, 2 ou 3 cm/minute) de l'imprimante thermique haute résolution intégrée. La réimpression des tracés en mémoire est rapide.

• Mémoire grande capacité (60 heures de tracés revisualisables).

• 3 modes d’affichages sont possibles : tracé + valeurs, tracé ou valeurs uniquement.

• Technologie SOV pour les grossesses gémellaires : vérification automatique des signaux croisés.

• Marqueurs d’événements, alertes sonores et visuelles.

• Connexion possible à toutes les centrales du marché.

Le Monitoring fœtal F3 Dual EDAN est livré avec :

• 1 Logiciel Insight
• 2 capteurs FHR
• 1 capteur TOCO
• 3 sangles abdominales
• 1 marqueur d'évènements
• 3 liasses de papier
• 1 batterie rechargeable au lithium 14,8 V
• 1 câble pour transmission de données
• 1 sacoche de transport pour le monitoring
• 1 cordon secteur
• 1 clé USB
• 1 guide et manuel d'utilisation en français

CARACTERISTIQUES

Informations techniques du Monitoring F3 Black Edition

• Écran LCD couleurs 5,6 pouces, repliable
• Dimensions : 350 x 300 x 104 mm
• Poids : 3 kg
• Garantie : l'appareil est garanti 3 ans, les accessoires 1 an et la sacoche 1mois.
• Résolution écran : RGB 640 x 480
• 2 rythmes cardiaques (pour jumeaux)
• 1 voie TOCO externe
• VCT (variabilité court terme)

• Largeur d'impression : 15 cm

ULTRASONS :

• Technologie : Doppler pulsé à ultrasons avec auto-correction
• Taux de répétition : 2 KHz
• Durée de pulsation : 92 μs
• Fréquence de l’ultrason : 1 MHz ±10%
• Etendue de mesure : 50 bpm-240 bpm
• Résolution : 1 bpm
• Précision : ± 2 bpm

TOCO :

• Etendue de mesure : 0%-100%
• Résolution : 1%
• Mise à zéro : automatique/manuel
• Erreur non-linéaire : 10%

ECG FŒTAL :

• Technologie : détection peak-to-peak
• Etendue de mesure : 30 bpm-240 bpm
• Résolution : 1 bpm
• Précision  ± 1 bpm
• CMRR : >110 dB
• Bruit : < μVP
• Impédance :
  • >10 M (différentiel, DC 50/60 Hz)
  • >20 M (mode commun)

PIU-PRESSION INTRA-UTERINE :

• Etendue de mesure : 0 mmHg-100 mmHg
• Résolution: 1%
• Mise à zéro : automatique-manuel
• Erreur non-linéaire : ±3 mmHg

• Technologie : Doppler puisé à ultrasons
• Etendue de mesure : 0%-100%
• Résolution: 1%

MOUVEMENT FŒTAL MANUEL :

• Méthode : marqueur à distance

ENREGISTREMENT :

• Type d’enregistreur : Imprimante thermique
• Papier d’enregistrement : Papier thermo-sensible (150 mm)
• Vitesse d’enregistrement : 1/2/3 cm/min (en temps réel)
• Résolution : 8 dots/mm
• Information enregistrées : tracé RCF1, tracé RCF2, tracé TOCO, tracé MFA, marque mouvement fœtal, marque d’évènement, symbole aut-zéro, date, heure, vitesse d’enregistrement ID, nom, décalage RCF2, etc.

ALIMENTATION ELECTRIQUE :

• Voltage de fonctionnement : 100 V - 240 V
• Type de batterie: batterie rechargeable lithium 14.8 V
• Puissance de batterie : 4200 mAh / 2100 mAh

Ce dispositif médical est un produit de santé qui porte, au titre de cette réglementation, le marquage CE.

• Dénomination : cardiotocographe / moniteur fœtal gémellaire
• Destination : appareil pour enregistrement du rythme cardiaque fœtal et enregistrement des contractions utérines.
• Fabricant : EDAN
• Instructions :  lire attentivement les instructions figurant dans la notice ou sur l'étiquetage
• Consignes de prudence : en cas de doute, veuillez consulter un professionnel de santé.
• Classe : IIb
