Monitoring foetal F2 Dual EDAN VCT
Monitoring foetal F2 Dual EDAN VCT
Edanclassé dans : Monitoring foetal

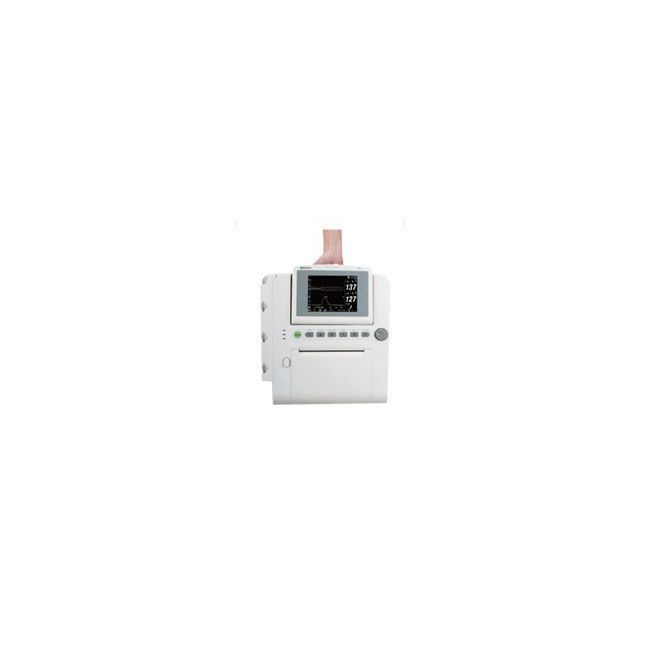

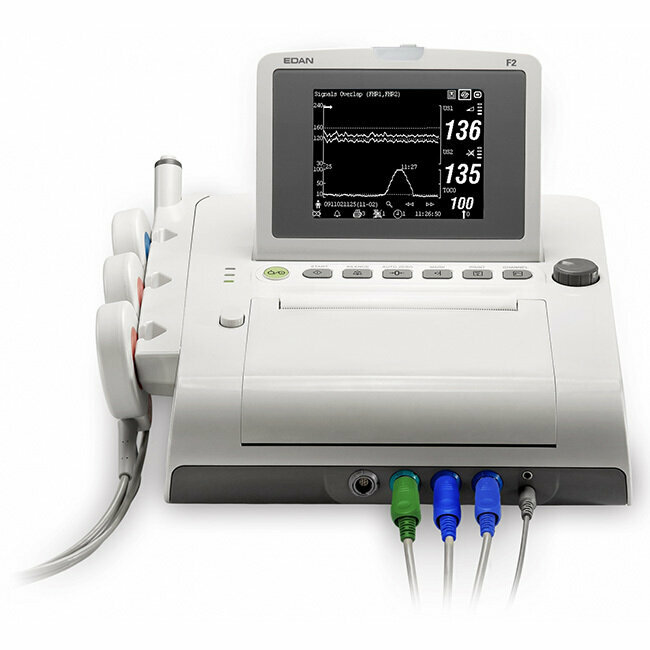

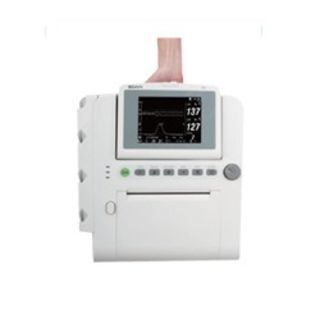

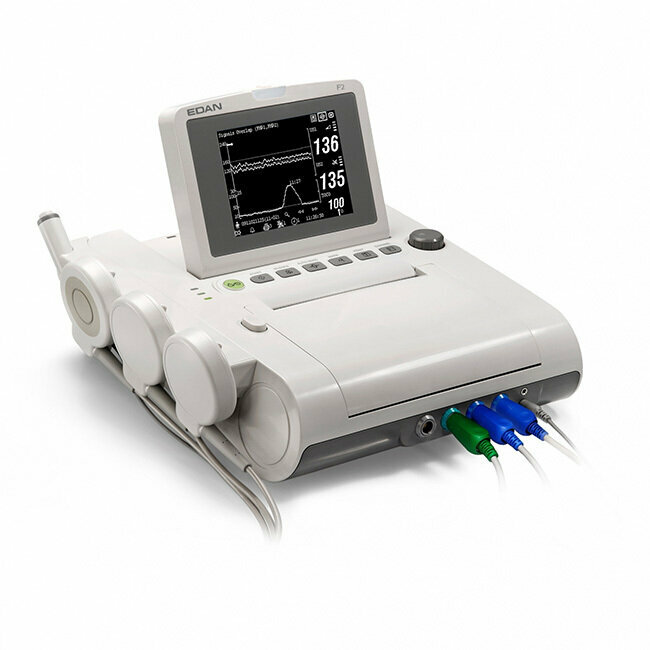

Moniteur fœtal F2 Dual EDAN avec écran LCD noir et blanc pour la surveillance fœtale gémellaire.
Appareil comprenant : 2 voies RCF - 1 voie TOCO externe - Logiciel Insight.
Vendu avec la VCT (variabilité à court terme).
DESCRIPTION
Le monitoring fœtal F2 Dual
Le F2 Dual est un moniteur de surveillance fœtale gémellaire, appelé aussi cardiotocographe. Il est équipé de 2 voies RCF et d'une voie TOCO externe. C'est un appareil robuste et léger (3,5 kg) pour faciliter son transport en consultation à domicile.
Ses capteurs étanches IPX8 ont une très haute sensibilité (fréquence optimale de 1 MHz) pour une meilleure pénétration des ondes et une protection des tissus fœtaux.
Détection automatique ou manuelle des mouvements fœtaux.
Calcul de la VCT : ce programme est utilisé pour la surveillance d'un retard de croissance intra-utérin (RCIU). Il analyse le rythme cardiaque fœtal et le calcul de la variabilité à court terme. Cette option, maintenant de série, est intégrée au monitoring F2 Dual.
La batterie rechargeable sans effet mémoire permet l'utilisation du monitoring F2 pendant la charge. Le monitoring F2 fonctionne également sur secteur.
Vitesse d'impression rapide (1, 2 ou 3 cm/minute) par imprimante thermique haute résolution intégrée. La réimpression des tracés en mémoire est également rapide.
Mémoire grande capacité : 60 heures de tracés revisualisables.
3 modes d’affichages sont possibles : tracé + valeurs, tracé ou valeurs uniquement.
Technologie SOV pour les grossesses gémellaires : vérification automatique des signaux croisés.
Marqueurs d’événements, alertes sonores et visuelles.
Connexion possible à toutes les centrales du marché.
L'appareil est doté d'un logiciel intégré pour : le transfert des données en temps réel, l'enregistrement des événements, les fichiers patients, l'historique des séances enregistrées, l'impression sur papier A4, l'envoi par email, l'exportation, etc.
L'appareil de cardiotocographe gémellaire F2 DUAL est livré avec :
- 1 capteur TOCO externe
- 2 capteurs RCF
- 3 sangles abdominales
- 3 liasses de papier
- 1 batterie lithium longue autonomie, conçue pour le déplacement
- 1 logiciel INSIGHT en français
- 1 cordon secteur
- manuel et guide d'utilisation en français
- VCT incluse
- 1 sacoche de transport
CARACTERISTIQUES
Informations techniques du Monitoring Edan F2
- Écran LCD de 5.6 pouces noir et blanc
- Dimensions : 350 x 300 x 104 mm
- Poids : 3,5 kg
- Résolution écran : RGB 640 x 480
- 2 rythmes cardiaques (pour jumeaux)
- 1 voie TOCO externe
- VCT (variabilité court terme)
- Largeur d'impression : 15 cm
- Affichage des tracés et des chiffres
- Clavier silicone facilitant la surveillance
- Indicateur de qualité du signal : aide à optimiser la position du capteur
- Garantie : appareil garanti 3 ans / accessoires garantis 1 an
ULTRASONS :
- Technologie : doppler puisé à ultrasons avec auto-correction
- Taux de répétition : 2 KHz
- Durée de pulsation : 92 μs
- Fréquence de l’ultrason : 1 MHz ±10%
- Étendue de mesure : 50 bpm-240 bpm
- Résolution : 1 bpm
- Précision : ± 2 bpm
TOCO :
- Étendue de mesure : 0%-100%
- Résolution : 1%
- Mise à zéro : automatique/manuel
- Erreur non-linéaire : 10%
ECG FOETAL :
- Technologie : détection peak-to-peak
- Étendue de mesure : 30 bpm-240 bpm
- Résolution : 1 bpm
- Précision ± 1 bpm
- CMRR : >110 dB
- Bruit : < μVP
- Impédance :
- >10 M (différentiel, DC 50/60 Hz)
- >20 M (mode commun)
PIU-PRESSION INTRA-UTERINE :
- Étendue de mesure : 0mmHg-100mmHg
- Résolution : 1%
- Mise à zéro : automatique-manuel
- Erreur non-linéaire : ±3 mmHg
- Technologie : doppler puisé à ultrasons
- Étendue de mesure : 0%-100%
- Résolution : 1%
MOUVEMENT FOETAL MANUEL :
- Méthode : marqueur à distance
ENREGISTREMENT :
- Type d’enregistreur : imprimante thermique
- Papier d’enregistrement : papier thermo-sensible (150 mm)
- Vitesse d’enregistrement : 1/2/3 cm/mn (en temps réel)
- Résolution : 8 dots/mm
- Information enregistrées : tracé RCF1, tracé RCF2, tracé TOCO, tracé MFA, marque mouvement fœtal, marque d’évènement symbole auto-zéro, date, heure, vitesse d’enregistrement ID, nom, décalage RCF2, etc.
ALIMENTATION ELECTRIQUE :
- Voltage de fonctionnement : 100 - 240 V
- Type de batterie : batterie rechargeable lithium 14.8 V
- Puissance de batterie : 4200 mAh/2100 mAh
Dénomination : Cardiotocographe / Moniteur fœtal gémellaire
Destination : Appareil pour enregistrement du rythme cardiaque fœtal et enregistrement des contractions utérines
Fabricant : EDAN
Instructions : Lire attentivement les instructions figurant dans la notice ou sur l'étiquetage.
Consignes de prudence : En cas de doute, veuillez consulter un professionnel de santé.
Classe : IIb
